Tìm hiểu về hố pit thang máy và những lỗi thường gặp khi thi công
Hố pit thang máy tuy nằm khuất dưới sàn nhưng lại ảnh hưởng trực tiếp đến kết cấu, thiết bị an toàn và quá trình lắp đặt thang. Làm sai chiều sâu, cao độ hoặc bỏ qua chống thấm có thể khiến công trình phải điều chỉnh, đục phá và phát sinh chi phí. Vậy hố pit cần được thiết kế, thi công như thế nào?

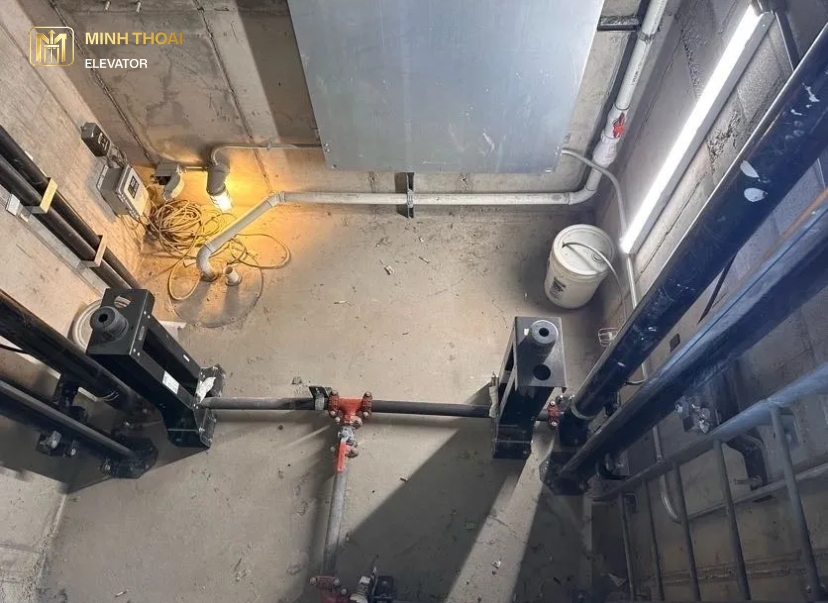

Hố pit thang máy là gì và có vai trò như thế nào?
Hố pit không phải một phần xây dựng có thể làm tùy ý. Kích thước, cao độ và kết cấu cần được xác định dựa trên loại thang, tải trọng, tốc độ và cấu hình thiết bị thực tế.
Hố pit thang máy là gì?
Hố pit thang máy là phần không gian nằm phía dưới mặt sàn của tầng dừng thấp nhất trong giếng thang. Đây là khu vực được thiết kế để tạo khoảng không cần thiết khi cabin và đối trọng di chuyển xuống vị trí thấp nhất, đồng thời bố trí một số thiết bị kỹ thuật và an toàn của hệ thống.
Cấu tạo cơ bản của hố pit thang máy
Về cơ bản, hố pit gồm phần đáy và các vách bao quanh giếng thang. Tùy thiết kế, khu vực này còn có thể bố trí ray dẫn hướng, bộ giảm chấn, công tắc an toàn, hệ thống chiếu sáng và các thiết bị kỹ thuật liên quan.
Đối với công trình dân dụng, phần kết cấu hố thường được xử lý bằng bê tông hoặc kết cấu phù hợp với thiết kế công trình. Trong đó, độ chắc chắn của đáy và vách hố cần được tính toán đồng bộ với tải trọng và yêu cầu của hệ thống thang.
Hố pit ảnh hưởng thế nào đến quá trình vận hành?
Một hố pit thang máy được thi công đúng giúp tạo đủ không gian cho cabin, đối trọng và các thiết bị liên quan khi thang di chuyển đến vị trí thấp nhất. Đồng thời, đây cũng là khu vực cần đảm bảo điều kiện an toàn cho kỹ thuật viên khi kiểm tra, bảo trì.
Nếu hố quá nông, sai kích thước hoặc bố trí thiết bị không đúng vị trí, quá trình lắp đặt có thể gặp khó khăn. Ngược lại, việc tự ý làm hố quá sâu cũng không đồng nghĩa với an toàn hơn mà có thể làm tăng chi phí xây dựng và ảnh hưởng đến phương án kết cấu.

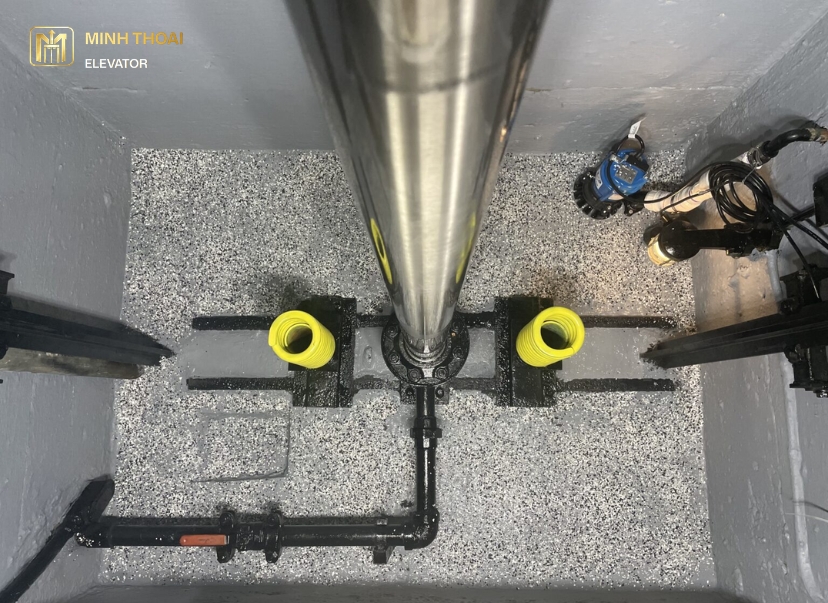

Kích thước hố pit thang máy cần xác định những gì?
Không có một kích thước hố pit thang máy duy nhất áp dụng cho mọi công trình. Thông số thực tế phải được xác định theo bản vẽ kỹ thuật của loại thang dự kiến lắp đặt. Vì vậy, nên chốt cấu hình thiết bị trước khi triển khai phần xây dựng liên quan đến hố thang.
Chiều sâu hố pit phụ thuộc vào loại thang
Chiều sâu hố pit có thể thay đổi theo tải trọng, tốc độ, loại máy kéo, kích thước cabin và cấu hình an toàn của từng dòng thang.
Chẳng hạn, yêu cầu đối với thang máy gia đình, thang tải khách, thang tải hàng hoặc thang máy MRL có thể không giống nhau. Do đó, việc lấy kích thước tham khảo từ một công trình khác rồi áp dụng trực tiếp cho nhà mình là cách làm dễ phát sinh sai lệch.
Kích thước mặt bằng phải đồng bộ với giếng thang
Không chỉ quan tâm đến chiều sâu, kích thước mặt bằng của hố cũng phải phù hợp với kích thước giếng thang, cabin, đối trọng và hệ thống ray dẫn hướng.
Các thông số này liên kết với nhau theo một tổng thể. Chỉ cần thay đổi kích thước cabin hoặc vị trí đối trọng, phương án bố trí bên trong giếng thang cũng có thể thay đổi theo.
Vì vậy, trước khi xây hố, cần có bản vẽ kỹ thuật thể hiện rõ kích thước và vị trí các bộ phận chính.
Cần đáp ứng yêu cầu kết cấu và an toàn
Đáy và vách hố thang máy phải đáp ứng yêu cầu kết cấu của công trình và điều kiện lắp đặt thiết bị. Bên cạnh đó, cần tính đến khả năng chống thấm, chiếu sáng, thông gió và các thiết bị an toàn theo thiết kế.
Đặc biệt, hố pit nằm dưới cao độ sàn nên cần được kiểm soát nguy cơ nước ngầm, nước mưa hoặc nước từ hệ thống cấp thoát nước xâm nhập. Chống thấm ngay từ giai đoạn thi công sẽ chủ động hơn nhiều so với việc xử lý khi nước đã xuất hiện.
Xem thêm Dịch Vụ Thi Công Thang Máy TP.HCM Trọn Gói - Thiết Kế, Lắp Đặt & Bảo Trì

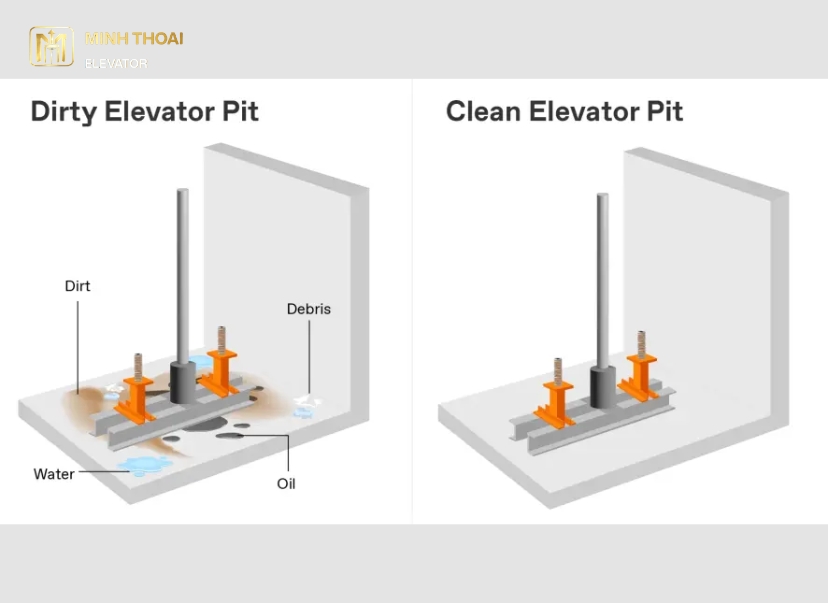

Những lỗi thường gặp khi làm hố pit thang máy
Trong thực tế thi công, nhiều vấn đề phát sinh không đến từ bản thân thiết bị mà bắt nguồn từ việc phần hố thang được chuẩn bị chưa đúng. Một số lỗi dưới đây cần được kiểm soát ngay từ đầu.
Làm sai chiều sâu hố pit
Đây là lỗi khá phổ biến khi chủ nhà tự tham khảo kích thước trên internet hoặc sử dụng thông số của một công trình khác.
Hố pit không đủ sâu có thể khiến thiết bị không đáp ứng được khoảng không cần thiết theo thiết kế. Nếu đã hoàn thiện kết cấu, việc sửa chữa có thể kéo theo đục phá nền và ảnh hưởng tiến độ.
Ngược lại, làm hố quá sâu cũng gây lãng phí vật liệu, tăng khối lượng đào đất và có thể ảnh hưởng đến kết cấu móng nếu không được tính toán.
Không xử lý chống thấm ngay từ đầu
Nước trong hố pit là vấn đề không nên xem nhẹ. Do nằm dưới sàn tầng thấp nhất, khu vực này có thể chịu tác động của nước ngầm hoặc nước thấm từ bên ngoài.
Nếu chống thấm hố pit không được thực hiện đúng kỹ thuật, nước có thể tích tụ lâu ngày, ảnh hưởng đến các bộ phận kim loại, thiết bị điện và điều kiện bảo trì.
Vì vậy, cần xác định phương án chống thấm phù hợp với hiện trạng đất, mực nước và kết cấu công trình ngay từ giai đoạn thiết kế.
Sai cao độ hoặc kích thước hố thang
Sai cao độ đáy hố, kích thước vách hoặc vị trí giếng thang đều có thể ảnh hưởng đến quá trình lắp đặt.
Đặc biệt với nhà phố và công trình cải tạo, cần kiểm tra kỹ cốt sàn, dầm, móng và các đường điện nước hiện hữu trước khi thi công. Điều này giúp hạn chế tình trạng hoàn thiện hố rồi mới phát hiện không đủ khoảng không cho thiết bị.
Thi công hố pit trước khi chốt cấu hình thang
Đây là lỗi liên quan trực tiếp đến quy trình. Gia chủ nên xác định loại thang, tải trọng, kích thước cabin, số tầng và cấu hình thiết bị trước khi xây dựng hố pit.
Khi có bản vẽ kỹ thuật cụ thể, đội xây dựng mới có cơ sở triển khai đúng kích thước. Cách làm này cũng giúp đơn vị lắp đặt dễ dàng kiểm tra và nghiệm thu mặt bằng trước khi đưa thiết bị vào công trình.
Xem thêm Lắp đặt thang máy cần lưu ý những gì?
Kết luận
Hố pit thang máy là một hạng mục tuy nằm khuất nhưng giữ vai trò quan trọng đối với an toàn và quá trình lắp đặt, vận hành thang. Những yếu tố như chiều sâu hố pit, kích thước giếng thang, cao độ, kết cấu và chống thấm đều cần được tính toán đồng bộ với thiết bị thay vì làm theo kích thước chung.
Để hạn chế sửa chữa và phát sinh chi phí, nên khảo sát công trình và chốt bản vẽ kỹ thuật trước khi thi công. Với kinh nghiệm trong tư vấn, lắp đặt và bảo trì thang máy, Thang máy Minh Thoại có thể hỗ trợ khảo sát, xác định phương án hố thang và lựa chọn cấu hình phù hợp với điều kiện thực tế của từng công trình.
